تایپ کنید: | جریان باقیمانده ، الکترونیکی ، الکترومغناطیسی | شماره قطب ها: | 2P ، 4P |
---|---|---|---|
فرکانس رتبه بندی شده: | 50 / 60Hz | ولتاژ: | 240V / 415V |
دارای امتیاز فعلی: | 6A-63A | جریان نشت جریان: | 30mA ، 100mA ، 300mA |
استاندارد: | IEC61008-1 | گارانتی: | 2 سال |
قابلیت شکستن: | 6KA / 10KA | ماده: | مس نقره پلاستیک با کیفیت بالا ، تماس با نقره ، پلاستیک مقاوم در برابر شعله |
زندگی ماشینی: | 10000 بار | کاربرد: | حفاظت از اتصال کوتاه ، برق ، حفاظت از نشت زمین |
درجه حفاظت: | IP 20 | دارای ولتاژ عملیاتی: | 400 ولت |
برجسته: | دستگاه جریان باقی مانده,سوئیچ مدار سوئیچ دیفرانسیل |

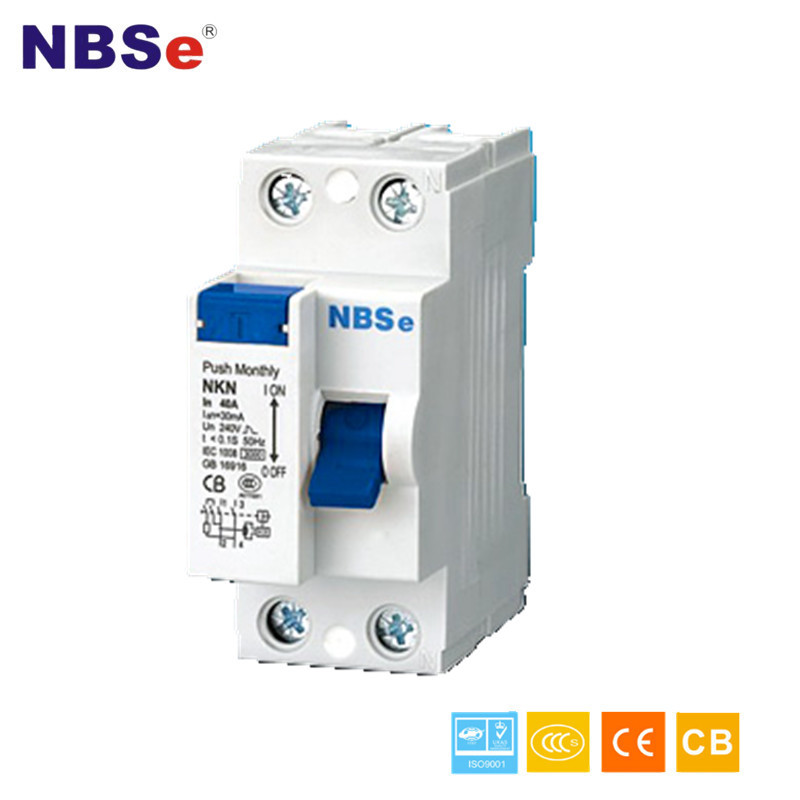

NBSe BF60 سری جریان باقیمانده قطع کننده مدار ، دستگاه جریان باقیمانده
1. برنامه
قطع کننده های مدار جریان باقیمانده سری BF60 به خطوط با AC 50 / 60Hz ، ولتاژ نامی از 230V (1P + N) یا 400 ولت (3P + N) اعمال می شود و جریان نامی 63A را نشان می دهد. در صورت برق گرفتگی یا جریان نشت الکتریکی فراتر از مقدار مشخص شده ، مدار قطع کننده جریان باقیمانده می تواند مدار گسل را در مدت زمان بسیار کوتاه خاموش کند و از ایمنی شخص و تجهیزات برقی محافظت کند.
قابل استفاده در ساختمانهای صنعتی ، تجاری ، مرتفع ، اقامتگاههای عمرانی و مکانهای دیگر.
2. پارامتر فنی
پارامتر فنی | |||
پارامتر مشخص | |||
دارای ولتاژ عملیاتی (UE) | 230V (1P + N) / 400V (3P + N) | ||
دارای امتیاز فعلی (در) | 16،25،32،40،50،63،80،100 | ||
نوع فریب | الکترونیکی ، الکترومغناطیسی | ||
مشخصه | یک نوع ، نوع AC ، نوع S | ||
لهستانی ها | 1P + N ، 3P + N | ||
فرکانس رتبه بندی شده | 50 / 60Hz | ||
ولتاژ عایق بندی شده (Ui) | 500 ولت | ||
جریان باقیمانده دارای ارزش (IΔn) | 10،30،100،300mA | ||
روشنایی باقیمانده روشن شده و | 800A | ||
ظرفیت شکستن (IΔm) | |||
جریان کوتاه مدت باقیمانده دارای امتیاز است | 6000A | ||
حد (IΔc) | |||
دارای محدودیت فعلی جریان کوتاه (Inc) | 6000A | ||
روشن شدن و شکستن ظرفیت (Im) | 800A | ||
زمان شکست Maximun (IΔm) | 0.3s | ||
دارای مقاومت در برابر ولتاژ در برابر فشار (Uimp) | 6kV | ||
عمر مکانیکی (زمان) | ،000 10،000 بار | ||
گواهی استاندارد | |||
مطابق با استاندارد | IEC 61008 | ||
گیگ 16916 | |||
گواهی | CE ، CB ، RoHS ، WEEE |
محیط کار | ||
رطوبت | 40 ℃ hum idit y no texc eed 50٪ 20 ℃ hum idit y not exce ee d 90٪ | |
(چگالش محصول به دلیل تغییر در رطوبت در نظر گرفته شده است) | ||
دمای کار | -5 ~ + 40 ℃ -5 و میانگین آن بیش از 24 ساعت تجاوز نمی کند | |
میدان مغناطیسی | بیش از 5 برابر میدان ژئومغناطیسی نیست | |
سطح آلودگی | 2 | |
ارتفاع (متر) | 2000 | |
نصب و کابل | ||
شوک و لرزش | باید در صورت عدم لرزش ضربه ای نصب شود | |
دسته نصب | ⅲ | |
انواع اتصال ترمینال | کابل نوع ، اتوبوس نوع U ، TH 35mm Din-Rail | |
سیم کشی اتصال ترمینال | 1.5 ~ 25 mm² | |
اندازه سیم ترمینال سیم کشی | 25 میلی متر مربع | |
گشتاور محکم | 3.5N * متر | |
حالت نصب | با استفاده از نصب نمایه TH35-7.5 ، عنوان صورت نصب و صورت عمودی بیش از 5 درجه نیست | |
سیم کشی حالت ورودی | ورودی بالایی و پایین برای نوع ELM امکان پذیر است ، فقط ورودی بالایی برای نوع ELE امکان پذیر است |
3. شکل اصلی.
4. اصل کار
سؤالات متداول:
Q1: دامنه محصول شما چیست؟
الف
- شل Unti-fire. نایلون pa66 یا ضد آتش نیست.
- قطعات ، مس یا آهن
- نقطه لغزنده یا نقطه مس
Q2: آیا شما تولید کننده هستید؟
الف. بله ، ما فقط از 1999 از 20 سال گذشته تولید کننده مدار شکن هستیم .
Q3: آیا محصولات بورس برای فروش دارید؟
پاسخ: خیر ، ما به سفارشات نصب شده کار می کنیم ، معنی ، مواد ، کمیت ، راه حل بسته بندی و غیره به درخواست شما بستگی دارد. بدیهی است ، آرم شما می تواند روی محصولات چاپ شود.
Q4 مدت پرداخت چیست؟
A. ما TT ، 30٪ سپرده و 70٪ کپی Agaisnt از BL را قبول می کنیم
Q5 زمان تحویل چطوره؟
الف) معمولاً برای 30000 قطعه حدود 30 روز طول می کشد
Q6 استاندارد بسته را به من بگویید؟
الف) معمولاً کارتن ، جعبه رنگی یا جعبه سفید است
Q7 چه نوع از مواد شکن مدار؟
الف - ما دو نوع داریم ، یکی کویل مس با نقطه نقره و دیگری سیم پیچ برنجی با نقطه مس. بستگی به نیاز شما دارد. در واقع ، این دو اگر از نظر عادی کار کنند هیچ تفاوتی ندارند. فقط به جز عمر الکتریکی. مس و نقره بهتر و همچنین قیمت بالاتر است.
Q8 ما می خواهیم ظرفیت ماه را بدانیم.
A. 400000 قطعه در ماه
Q9 بازار شما کجاست؟
A. محصولات ما در اروپای غربی ، خاورمیانه ، Afirca ، آسیای جنوبی ، کشورها و منطقه Ameirca محبوب است . برخی از آنها مشتری عادی ما و برخی از آنها در حال توسعه هستند. ما امیدواریم که بتوانید به ما بپیوندید و از همکاری ما به نفع جهش برسید.
Q10 چه نوع گواهی ای دارید؟
A. CE، CB ، CCC، ISO9000 .
Q11 آیا محصولات نهایی را بازرسی می کنید
A. بله. هر مرحله از محصولات قبل از حمل و نقل توسط بخش QC وارد می شود.
Q12 چگونه محصولات نهایی را ارسال می کنید؟
- از طریق دریا
- به وسیله هواپیما
- توسط شهرستانها ، TNT ، DHL ، FEDEX ، UPS.etc.
مشخصات RCCB BF60.pdf
